Dôležité informácie pri práci s betónovými tvárnicami

Pre tvárnice plotových systémov Duvar, Duvar Light, Casser a Metropol, ktoré sú pri výstavbe
plotov ukladané na seba systémom výstavby „na sucho" a následne zalievané výplňovým
betónom, odporúčame dodržiavať nasledovné pokyny:

1,výstavba plotu systémom „na sucho" - myslí sa tým na minimálnu vrstvu mrazuvzdorného
flexibilného lepidla alebo stavebnej nízko-expanznej peny.
- Vrstva lepidla (peny) vytvorí vzájomné podopretie prvkov medzi sebou, tým sa
eliminujú možné sily pôsobiace na tvarovku a predíde sa prípadnému praskaniu
tvarovky vplyvom strihu alebo ohybu!
- Jednotlivé prvky je možné jednoduchšie zrovnávať do vodováhy aj za pomoci
klinových prvkov.
- Prípadné „betónové výstupky" vznikajúce v technologickom procese sú
eliminované vo vrstve lepidla.
- Medzera medzi jednotlivými prvkami je potom rovnaká, no stále minimálna
a neruší celkový dojem pri pohľade na Vašu stavbu.

2, Výplňový betón – jeden z najdôležitejších komponentov pri výstavbe plota!

Pre všetky typy nami vyrábaných výrobkov doporučujeme používať na zalievanie otvorov –
medzerovitý (drenážny) betón alebo betónové zmesi s prídavkom Trassu.

Aby sa predišlo narušeniu konštrukcie vplyvom objemových zmien, je treba dutiny tvárnic
vyplniť práve takýmito betónmi, alebo betónmi maximálnej pevnostnej triedy C 20/25
XC2(B25) s veľkosťou zrna max. do 8mm, čo je betón približne rovnakej charakteristiky ako
betón samotných tvárnic. Použitie nekvalitného betónu má veľmi často za následok vznik
trhlín v tvárniciach v priebehu zimného obdobia a po ňom, tak isto ako aj betonáž pri nízkych
teplotách (pod 5°C), kedy postupne dochádza k zastaveniu procesu tvrdnutia a výplňový
betón nemusí počas nasledujúceho obdobia vykazovať dostatočnú odolnosť voči mrazom, čo
má za následok jeho zvýšenej objemovej zmeny a znovu tak dochádza k možnosti vzniku
trhlín.

Napriek týmto skutočnostiam, pre elimináciu vzniku trhlín vplyvom objemových zmien
výplňového betónu odporúčame pred vypĺňaním dutín zálievkovým betónom vkladať do
dutín tvárnic polystyrénové resp. PE Mirelon pásy v hrúbke 5mm., najmä v samostatne
stojacich stĺpikoch.

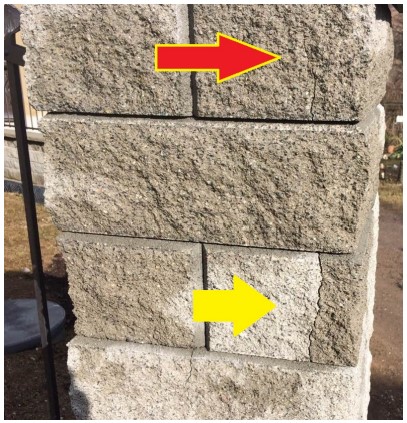

Obr.1: DUVAR Light - nevhodný typ použitého betónu resp. nevhodne použitá oceľová zvislá výstuž -
- vytekajúce voľné vápno z praskliny v tvárnici = vznik výkvetu!

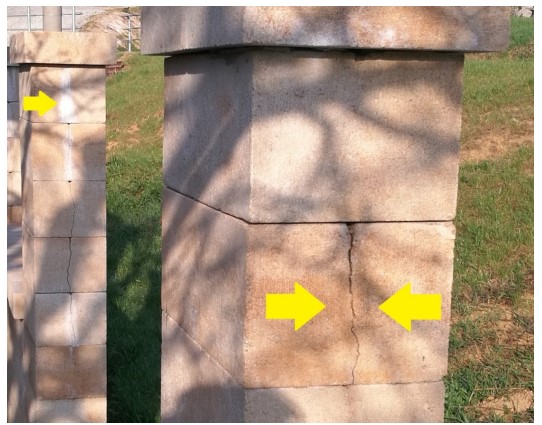

Obr.2: CASSER - nevhodný typ použitého betónu resp. nevhodne použitá oceľová zvislá výstuž -
- do výplňového betónu sa dostala voda, vplyvom objemových zmien vody prišlo k popraskaniu tvárnic

Drenážny (medzerovitý) betón - zloženie a výhody:

- Obsahuje malý podiel jemnozrnných zložiek a veľký podiel hrubších frakcií do
8mm.
- Pevnosť v tlaku 10-20MPa; medzerovitosť 20-25% (objem medzier);
- Vysoko vodopriepustná betónová zmes (vsakovacie pomery 80-95%)
- Porézna štruktúra takéhoto typu betónu umožní rýchle pretečenie vody
konštrukciou stavby a priechod vzduchu, tým sa zabezpečí, že prípadná či už
zemná alebo vzdušná vlhkosť (voda, dážď, sneh) sa nebudú zdržovať vo vnútri
konštrukcie plotu a zamedzí sa tým objemovým zmenám a k následnému
popraskaniu prvkov. Vložený betón sa hutní prepichovaním, napr. oceľovou
tyčou.
- Dôležité je taktiež počas výstavby zabrániť vnikaniu vody do konštrukcie
provizórnym zakrytím rozostavanej stavby, alebo finálnym zakrytím zákrytovými
strieškami, ktoré ako aj celé murivo odporúčame ošetriť hydrofóbnym
impregnačným náterom.
- Z hľadiska zabráneniu priameho prenosu vlhkosti zo zákrytovej dosky do
výplňového betónu tvárnice je vhodné poslednú vrstvu tvárnic vypĺňať len do
polovice, tzn. ponechať tam vzduchovú medzeru. V opačnom prípade sa zvyšuje
pravdepodobnosť neskoršieho vzniku trhlín a výskyt výkvetov. Zákrytové dosky
odporúčame lepiť pomocou flexibilného mrazuvzdorného lepidla, a jednotlivé
špáry medzi susednými zákrytovými doskami vyplniť tmelom.

Suché betónové zmesi s prídavkami Trassu, Trassové malty a lepidlá - zloženie a výhody:
Čo je to Tras? Tras je názov sopečného tufu, druhu horniny, ktorý vzniká procesom
sedimentácie sopečného popola vyvrhnutého počas sopečnej erupcie. Z tejto horniny sa
veľmi jemným mletím tvorí hydraulická prísada - tras. Maltové zmesi pridaním trasu
dostávajú vyššie difúzne otvorenie, čo priaznivo pomáha regulovať vlhkosť, majú vysokú
odolnosť voči klimatickým podmienkam, tras priaznivo reguluje nárast pevnosti, zaisťuje
dobrú spracovateľnosť maltových zmesí, nedochádza k "ušpineniu" spracovávaných
stavebných prvkov a výrazne znižuje možnosť tvorby výkvetov.

Plotové systémy Casser, DUVAR, DUVAR Light a ARCADIA realizujeme na špáru hr.10mm.,
najlepšie na cementovú maltu s prísadou „trassu" ( výrobca QUICK-MIX – FM malta na
škárovanie, a iný).

Murovanie bez špáry nedoporučujeme, pretože tieto tvárnice nie sú určené k presnému
bezšpárovému murovaniu a majú určitú rozmerovú toleranciu, na druhej strane však pri
dodržaní určitých pracovných postupov, profesionálneho prístupu a rozmerovej kontrole
jednotlivých prvkov je bezšpárové murovanie na lepidlá možné.

Malta sa nanáša podľa potreby, tvarovky sa do steny osádzajú pomocou gumeného kladiva
pre lepšie dosiahnutie rovinnosti. Prebytočná malta vytlačená zo špár sa po čiastočnom
zavädnutí odstráni špachtľou.

Pre bezšpárové murovanie odporúčame taktiež použiť flexibilné cementové lepidlá s
prísadou trasu (zabraňuje tvorbe výkvetov) od spoločnosti QUICK-mix. Lepidlo nanášame na
vnútornú hranu tvarovky tak, aby pri jej osádzaní nedošlo k vytláčaniu lepidla na pohľadovú
stranu.

Striešky, zákrytové dosky - ich význam a montáž:
Zákrytové dosky štiepané majú svojou konštrukciou (tvar sedlovej strechy) prirodzený spád a
sú opatrené odkvapovou drážkou. Lepíme ich na posledný rad tvárnic pomocou flexibilného
mrazuvzdorného lepidla, prípadne pomocou nízko-expanznej stavebnej peny.
Zákrytové dosky zo systému DUVAR a DUVAR Light sú rovné a bez odkvapovej drážky, a
zákrytové dosky UNIVERSO síce majú odkvapovú drážku, no sú tiež rovné a preto ich
odporúčame osádzať s určitým minimálnym spádom, aby mohla zrážková voda stekať
z konštrukcie.
Jednotlivé špáry medzi zákrytovými doskami je dôležité vypĺňať vodovzdorným materiálom
– tmel, silikón, tak aby zrážková voda nevnikala do konštrukcie.
Samotné zákrytové dosky nie sú vodotesné, odporúčame ich impregnovať hydrofóbnymi
prípravkami.

Odporúčanie výrobcu:
Dodatočná impregnácia:
- Impregnáciu odporúčame používať aj na naše plotové prvky. Životnosť takto
naimpregnovaného plotového systému, ktorý nie je mechanicky namáhaný ako pochôdzna
plocha, je v tomto prípade dlhšia (3-5rokov).
- Naimpregnovaný povrch odpudzuje vodu, resp.znižuje schopnosť vody vnikať do
konštrukcie, uzatvára transportné kapiláry v materiáli, ale zároveň prepúšťa molekuly
vodných pár (vlhkosti) z konštrukcie von. Tzn., že je tu predpoklad k zníženej schopnosti
vyplavovania hydroxidu vápenatého kapilárami na povrch a k opätovnej tvorbe výkvetov.

Ing.Peter Perina
Technológ výroby
